Passiv-Haus
SurTec Fabrikgebäude

Bauherr: SurTec Deutschland GmbH
Standort: SurTec-Straße 2, 64637 Zwingenberg
Planer: Dipl.-Ing. Architekt Martin Zimmer, Gutenbergstraße 45, 64289 Darmstadt
Baujahr: 2002

Hier sind unter einem Dach Büros, Konferenzräume, Laboratorien, Produktion und Lager vereint.

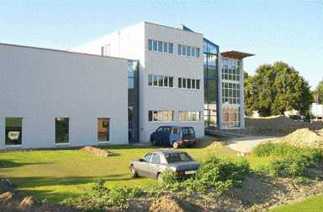

Ansicht Süd:           Die Südansicht zeigt (v.l.n.r.)
                              die Lagerhalle als
                              Lärmschutz zur Bahn,
                              anschließend Lichtgang,
                              Produktion mit horizontalen
                              Fensterbändern, das Atrium
                              und den Büroteil am Teich.
                              Über eine Brücke betritt man
                              das Gebäude und gelangt
                              zum Empfang

Von den Parlkplätzen im Süden erreicht man das   Gebäude über eine Brücke.




 Ansicht Nord:          Die LKW-Zufahrt ist
                              abgesenkt, von der Bahn
                              getrennt durch den
                              Lärmschutzwall und gegen
                              die B3 hin durch eine
                              Stützmauer abgetrennt,
                              sodaß die Grünflächen
                              "ebenerdig" an das
                              Bürogebäude anschließen.
                              Im Zentrum das
                              Produktionsgebäude

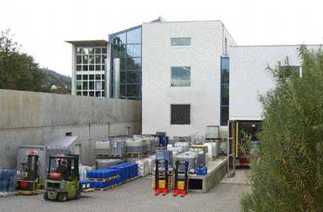

Die LKW-Zufahrt im Norden ist durch den               Lärmschutzwall und Außenkeller gefasst.

Das Gebäude markiert den neuen Ortseingang von   Zwingenberg. Durch die Stützmauer getrennt ist zur
Wohnbebauung ein Grünbereich entstanden, der auch in den Proportionen vermittelt

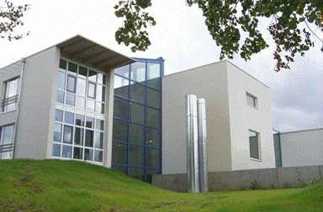

 Im Norden geht das innen begrünte Atrium in die
Außenanlagen über. unter der Grünfläche liegt der
Außenkeller mit den Abluftschächten.

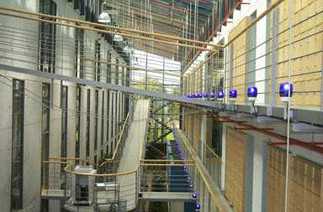

Die Erschließung des Gebäudes erfolgt zentral über
das Atrium. Neben offenen Treppenanlagen am Nord-
und am Südende der Stege wird die Mitte über Rampen
erschlossen, damit schwere Gegenstände auch ohne
Aufzug über die Ebenen bewegt werden können.

Gebäudeteil                  Nutzfläche umbauter Raum
Lager und Verbindungsgang  1507 m²         13208 m³
Produktion/Labor/Technikum 1618 m²           8178 m³
Atrium/Cafeteria                    718 m²           3817 m³
Büros                                   580 m²           2737 m³
Summe                              4423 m²         27940 m³

weitere Informationen über die Planung erhalten Sie unter www.architekturmz.de

sowie unter www.surtec.com
