in Detmold (Kreis Lippe, NRW) Bauherr: Stadt Detmold,
FB 5, Rosental 21, 32756 Detmold
Architektur: Elke Kuhlemann-Stobbe,
Stadt Detmold, Fachbereich 5
Baujahr: 2009-2010 |
| Gebäude

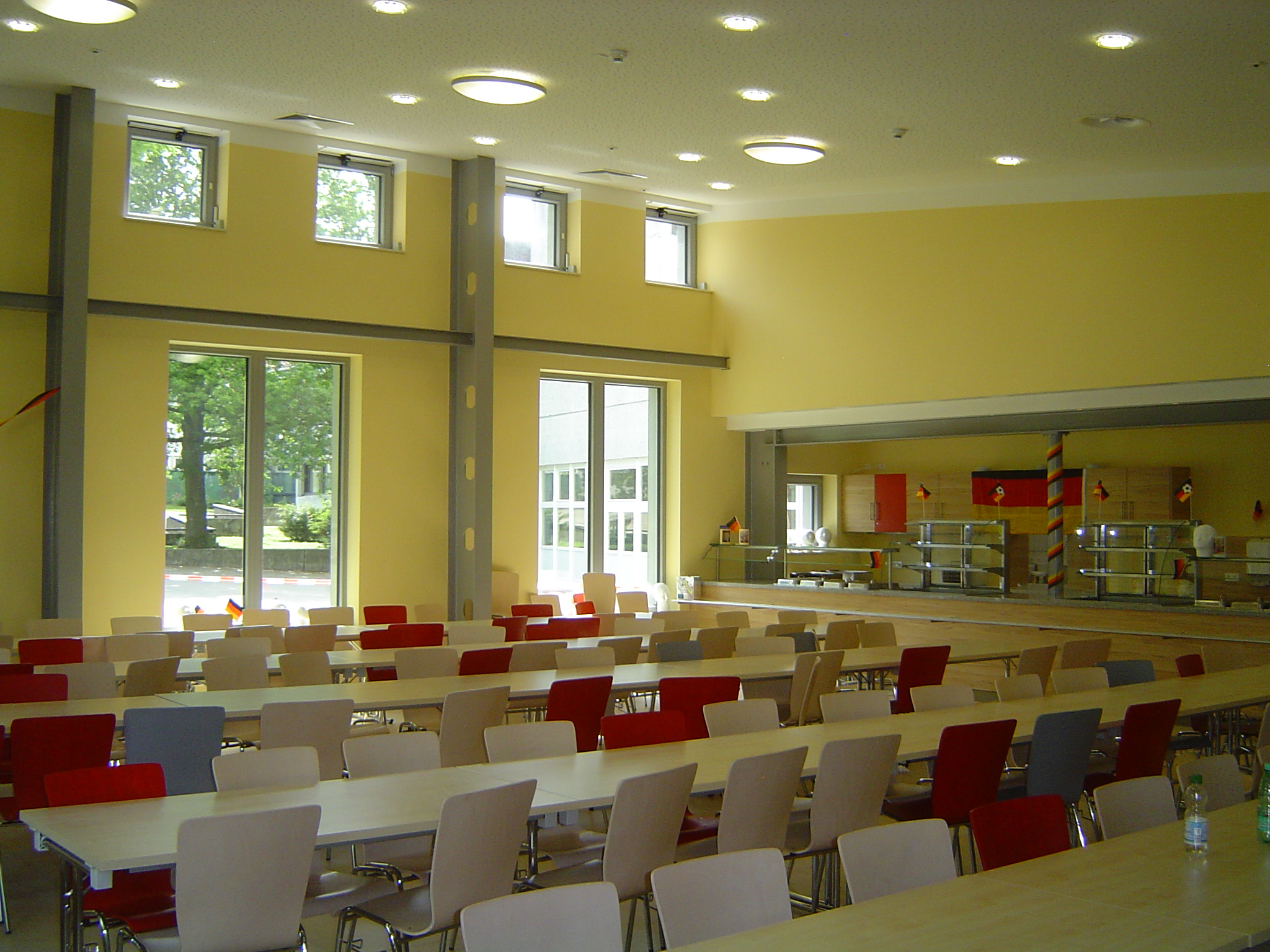

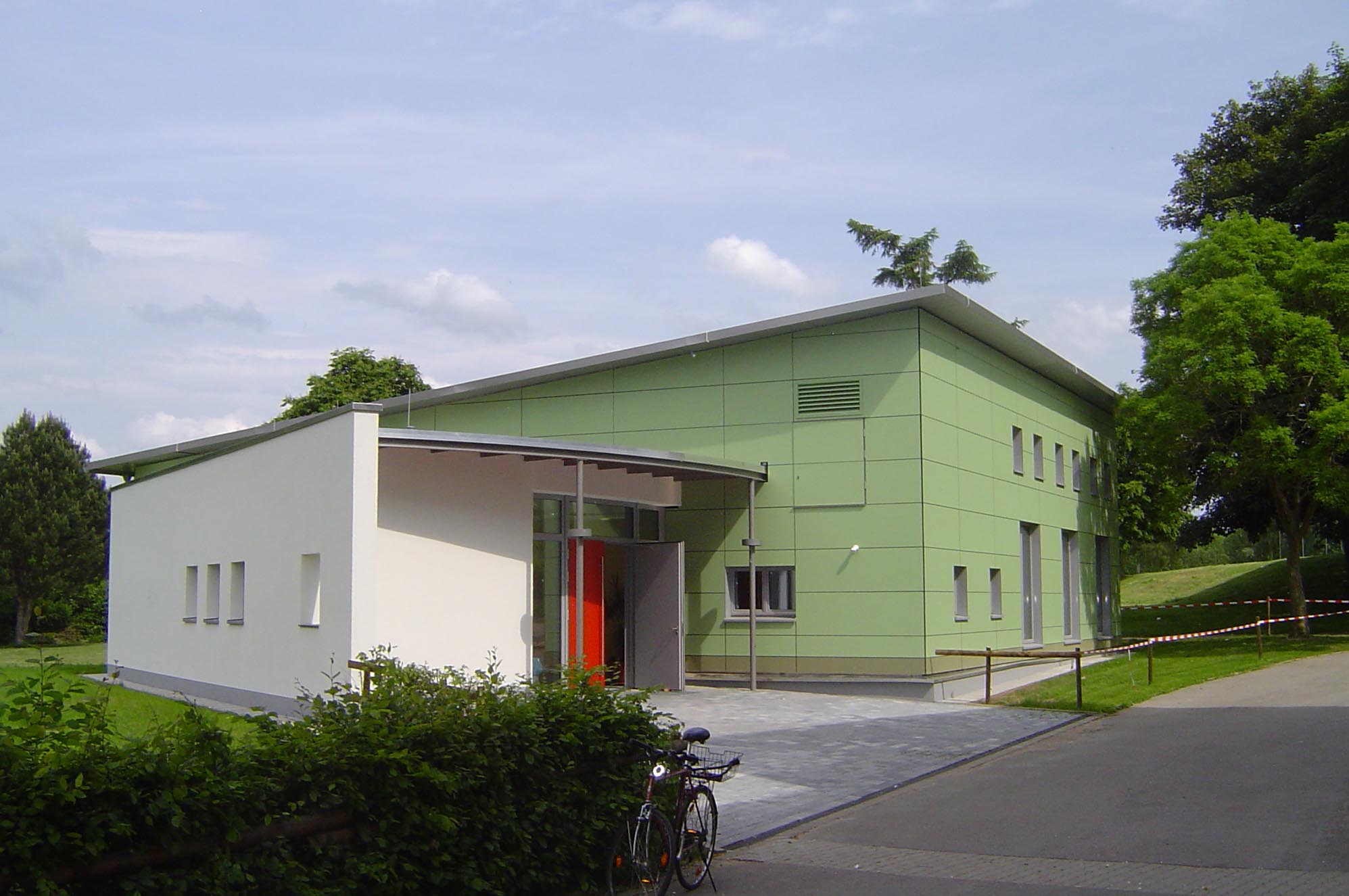

Eingeschossige Mensa mit Bühne und Küche sowie Toilettentrakt im Eingangsbereich. Umbautes Volumen 2.125 m³. A/V-Verhältnis 0,58 m²/m³ PHPP-Energiebezugssfläche 1.257 m² |
Heizung
/ Warmwasser
Die Heizwärmeversorgung erfolgt über einen Nahwärmeanschluss an das benachbarte Schulgebäude der Realschule, welches mit Fernwärme versorgt wrid. Der mit PHPP berechnete jährliche Heizwärmebedarf (ohne Warmwasser) beträgt 5.209 kWh. Die Wärmeverteilung im Haus erfolgt über Radiatoren und leicht vorerwärmte Frischluft. |
Lüftung
Lüftungsanlage mit hocheffizienter Abluft-Wärmerückgewinnung Typ Menerga Resolair Solvent Die Zentralanlage der Firma Menegra hat einen Wärmerückgewinnungsgrad von 85 % lt. PHPP. |
| Baukonstruktion

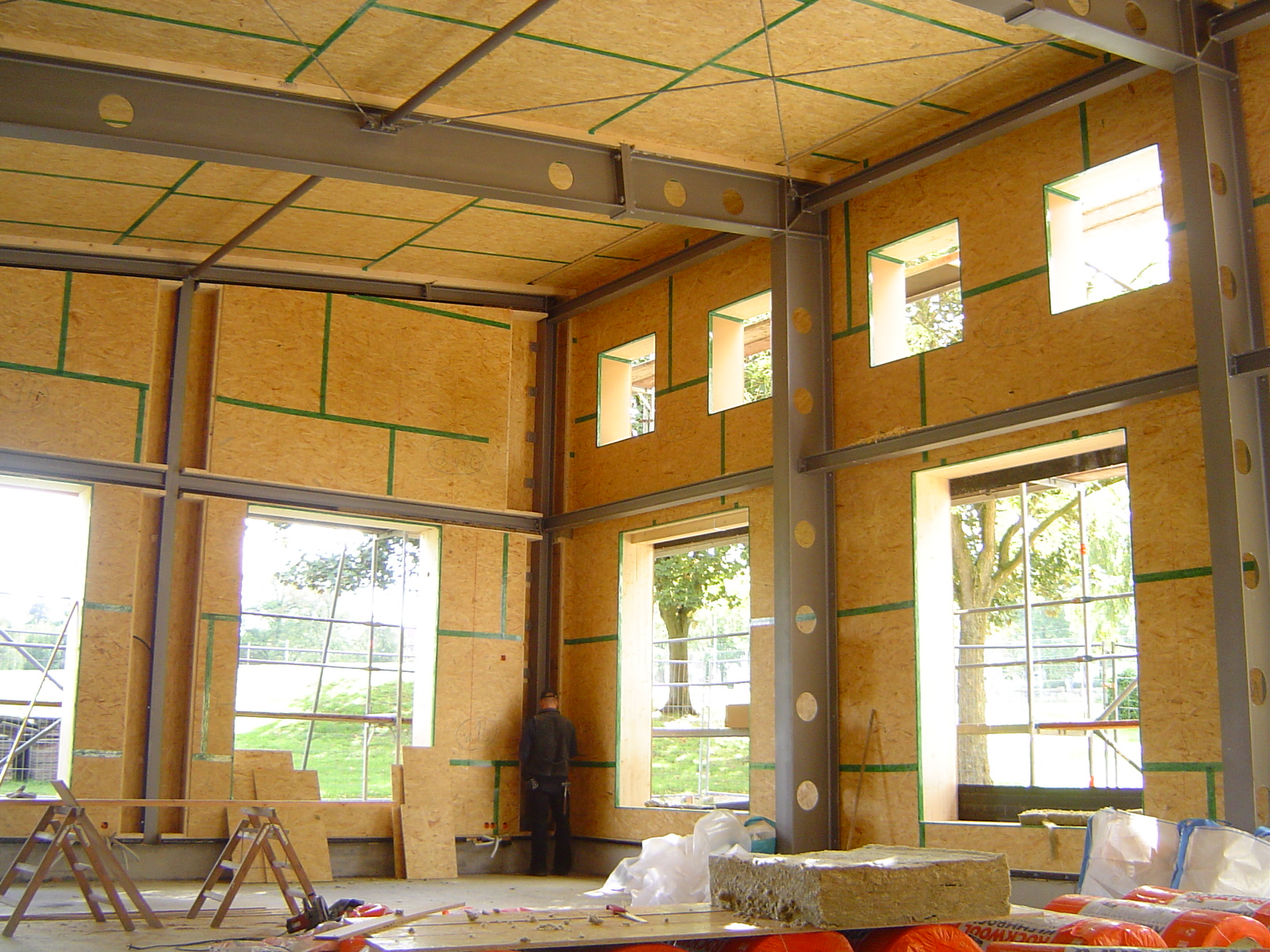

Sohlplatte aus 20 cm Stahlbeton mit 24 cm unterseitiger und 5 cm oberseitiger Wärmedämmung U-Wert ca. 0,12 W/mK. Hauptgebäude aus tragendem Stahlgestell mit vorgeschraubten vorgefertigten Wandelementen in Holzleichtbauweise und aufliegenden vorgefertigten Dachelementen in Holzleichtbauweise mit jeweils 40 cm Dämmung. U-Werte um 0,10 W/m²K. Holzelemente mit FJI-Filigranträgern. Eingangsvorbau in zweischaliger Massivbauweise mit HLZ-Hintermauer, 180 mm Kerndämmung und verputzter Vormauer sowie mit Beton-Flachdach mit 25 cm oberseitiger Dämmung. Fenster mit Holz-PU-Holz-Rahmen (Uf=0,72 W/m²K) und Dreifachverglasung (Ug=0,60 W/m²K). Mittlerer Uw-Wert aller Fenster und Türen 0,76 W/m²K. |
Luftdichtheit
Die luftdichtenden Schichten sind die Beton-Sohlplatte, die inneren OSB-Platten der Holzleichtbauwände und Decken, der Inennputz der Massivwände sowie die Fenster und Türen. Die Luftdichtheit wurde mit n(50) < 0,60 1/h gemessen. |
Energetische
Kennzahlen
Heizwärmebedarf nach PHPP: 13,6 kWh/m²*a. Primärenergiebedarf nach PHPP: 33 kWh/m²*a |
    |
|

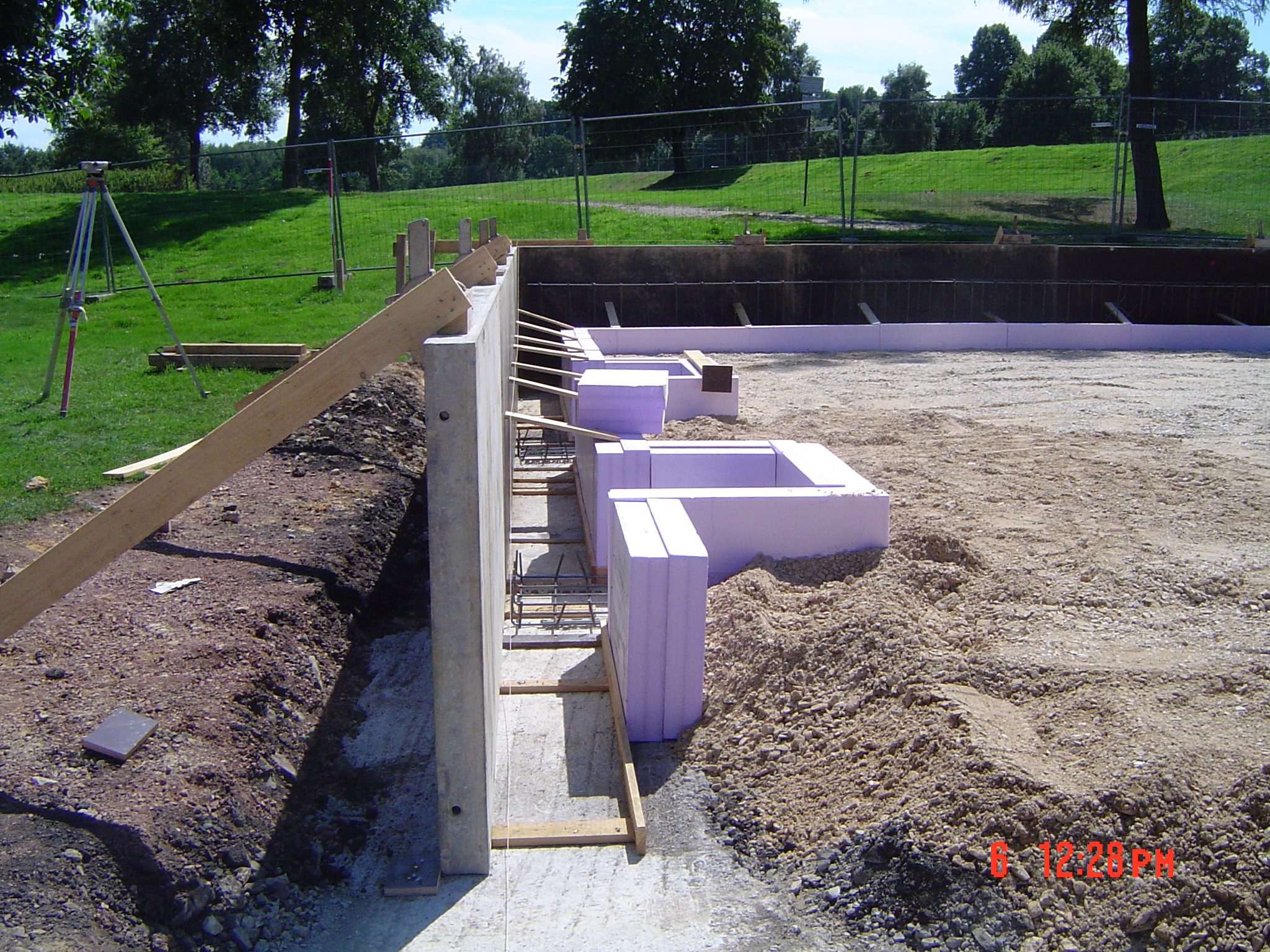

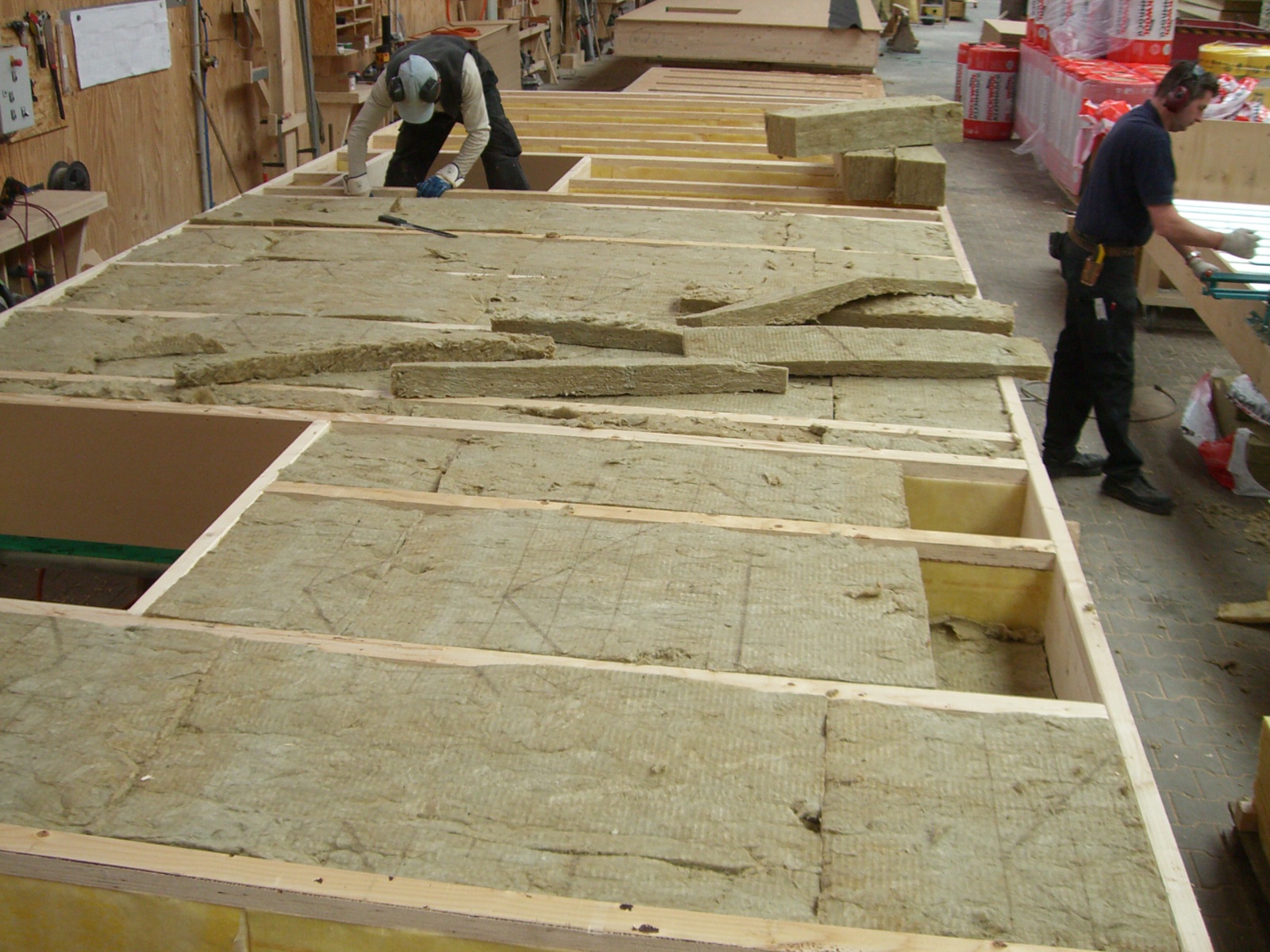

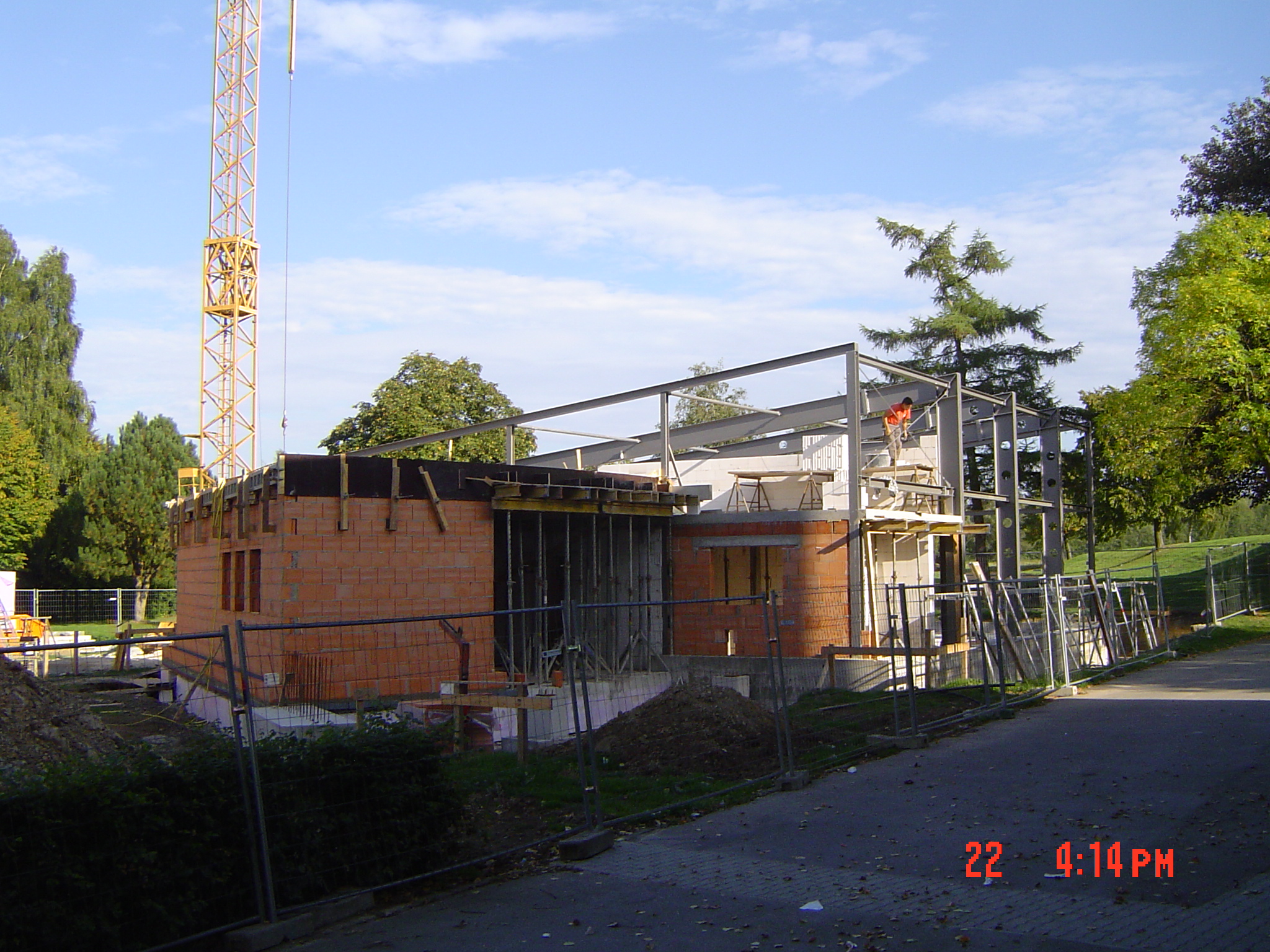

| W#rmedämmung Fundaament, Rohbau und Stahlbau, Fertigung und Zusamemnbau der Holz-Wand- und Dachelemente |
