Passiv-Haus
Münster-Handorf

Bauherr: Familie Post-Schmidt
Planung: Dipl.-Ing. Christoph Thiel, Rothenburg 34, 48134 Münster
Holzbau: Heinrich Kampshoff GmbH, Winterswijker Str.76, 46399 Bocholt
Baujahr: 1999
Gebäude

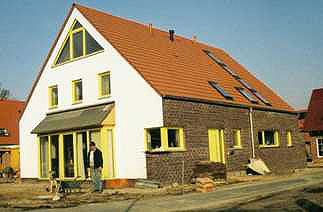

Einfamilienhaus, nicht unterkellert (DHH mit Südaus-
richtung) in Holzleichtbauweise.






 Heizung / Warmwasser

Viessmann Vitodens 200 Gas-Brennwertkessel mit max. 11 kW in DG-Haustechnikraum
Viessmann Vitocell 100 Speicher (300 Liter)

Energetische Kennzahlen

Heizwärmebedarf: liegt nicht vor.

 Lüftung

Stork Air G 90-300 BL; dreistufig, mit externem Ventilator, 2 nachgeschaltete WW-Luftheizregister von Strok, Typ UV 7/CVM 400 LW.
Verteilung im DG-HT-Raum längs Westdachschräge mit BWF-Rohr, teils Alufelx-Anschlüssen und in der OG/DG-Decke mit Kunststoff-Flachkanälen (Fotos)
In sep. Kunststoffboxen eingebaute Ventilatoren mit Wandhalterung mit abnehmbarem Lüfterteil (Foto).
Baukonstruktion

Sohlplatte: Ortbeton mit Teerpappe-Abklebung, 20 cm PS, PE-Folie, Fließestrich und Bodenbelag.

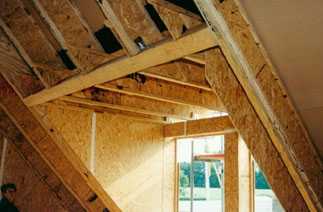

Dachgaube aus TJI im Rohbau


Außenwände: 302er TJI mit Aussteifung aus innerer 15 mm OSB-Platte (Kronoply). Aufbau: Gipskarton, 4 cm Installations-Ebene, 15 cm OSB, 302 TJI mit Zellulosedämmung WLG 040, 15 mm DWD-Platte, Luftspalt, teils Klinker teils Holzverschalung. Aufbau ist diffussionsoffen. Luftdichtheit durch OSB mit Fugenab-
klebung aus Baupappe. Fensterbrüstungen / Stürze / Laibungen aus TJI, bei großen Fenstern teils aus liegendem Microllam.
Fenster: 3-fach-Verglasung Verglasung Vegla Climatop Solar 0.7./m²*K in Isorahmen (Pazen Holz-PU-Holz).
Hautür: Doppelte Lippendichtung umlaufend.
Dach: Gipskarton, 4 cm Installations-Ebene, 15 cm OSB, 365 TJI mit Zellulosedämmung WLG 040, 15 mm DWD-Platte, Luftspalt, teils Klinker teils Holzverscha-
lung. Aufbau ist diffussionsoffen. Luftdichtheit durch OSB mit Fugenabklebung aus Baupappe.

Holz-Rohbau Ansicht Süd-West
