Bauherr:  Sommer Baustatik GmbH
Standort: Konradstraße
Baujahr:  2001/ 2002

Energetische Begleitung der Planung und Bauausführung durch das NEI

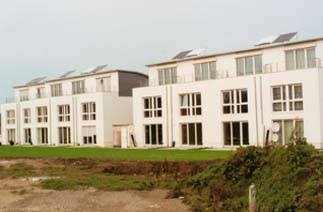

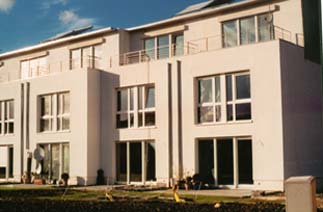

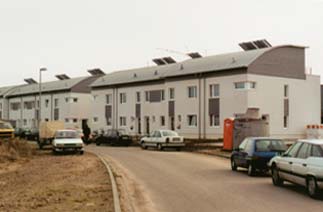

11 Reihenhäuser in Massivbauweise
tragende Konstruktion aus Betonfertigteilwänden mit
Wärmedämmverbundsystem
beheizter Keller
Energiebezugsfläche:153 m² (pro Reihenhaus)
Umbautes Volumen: 630 / 655 m³ (End- / Mittelhaus)

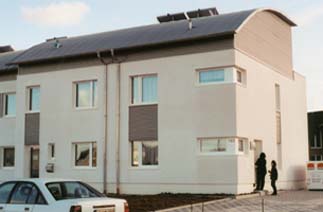

Das unten beispielhaft beschriebene Reihenendhaus
erreicht einen Heizwärmebedarf von 14,0 kWh/m²a incl.
dem eingerechneten Luftdichtheitsergebnis. Die
Mittelhäuser liegen durch die Reduzierung auf zwei
Fassadenflächen bei 12,2 bzw. 12,9 kWh/m²a incl.
Luftdichtheitsergebnis.
Die Blower door Messungen ergaben Ergebnisse von
0,50 bis 0,60 h-1.

Der Zeitvorteil durch vorgefertigte Wand- und
Deckenelemente wurde durch schlechte luftdichte
Eigenschaften, vor allem an den Stößen der Elemente,
größtenteils wieder aufgehoben, da viele Nacharbeiten
nötig waren. Abgesehen von diesen aufwendigen
Nacharbeiten, zeigt sich, daß sich Reihenhäuser
hervorragend für den Passivhausstandard eignen.
Die Dämmstoffstärken der Außenwände liegen bei
26 cm, in Bereichen konnten sie sogar auf 20 cm
jeweils WLG 035 reduziert werden.


KG Sohlplatte:
10 cm WLG 035 druckfeste unterseitige Dämmung
20 cm Betonsohle
10 cm WLG 035 Unterestrichdämmung
5 cm Estrich
mittlerer U-Wert 0,17 W/m²K

KG Außenwand:
24 cm WLG 035 Perimeterdämmung
15 cm Betonfertigteil - Wände
innere Spachtelung
mittlerer U-Wert 0,14 W/m²K

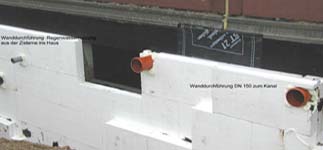

Perimeterdämmung der KG Außenwand, Übergang von 24 cm Dämmstoffstärke des Endhauses zu 12 cm Stärke der Mittelhäuser


Außenwand:
26 cm + 20cm WLG 035 WDVS mit mineral. Putz
15 cm Betonfertigteil - Wände
innere Spachtelung
Rolläden an der Südfassade (roka-outside)
mittlerer U-Wert 0,13 + 0,17 W/m²K

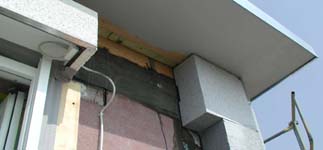

Außenansicht mit eingebautem Rolladen und WDVS, Abklebung an
den Fertigwandelementen aus Bituthene


Fenster:
gedämmte Kunststoffrahmen, UF-Wert 0,64
Fa. Eurotec GmbH
3-fach Verglasung, UG-Wert 0,80  g-Wert 60%
mittlerer U-Wert 0,85 W/m²K

Haustür:
hochgedämmte Holz-Haustür
Fa. Eurotec GmbH
Holz-Warm-Haustür serie 0,5
mittlerer U-Wert 0,7 W/m²K

Dach:
Dacheindeckung
DWD-Platten
24 cm WLG 035 Sparren mit Mineralwolldämmung
10 cm WLG 035 Aufdoppelungsebene mit Mineralwolle
PE-Folie
2,4 cm WLG 035 Lattenebene mit Mineralwolle
GK-Platten
mittlerer U-Wert 0,10 W/m²K

Dachterrasse
Gehbelag (ohne thermischen Einfluß)
25 cm WLG 035 wasserfeste Wärmedämmung Polystyrol
18 cm Betondecke (Hohlkörperdecke)
mittlerer U-Wert 0,13 W/m²K


- Betonsohlplatte
- KG Außenwände mit innerer Spachtelung
- Außenwände mit innerer Spachtelung
- Fenster und Haustür mit Klebebändern
  angeschlossen
- PE-Folie im Dach unter den Sparren, die Stöße mit
  Klebebändern luftdicht verklebt, Anschluß an die AW
  mit Kartuschenkleber

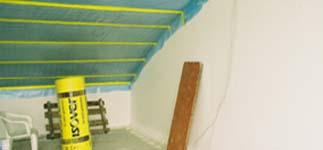

PE-Folie als luftdichtende Ebene im Dach

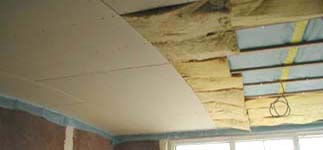

unterste Lattenebene mit Dämmung und Gipskarton-Verkleidung

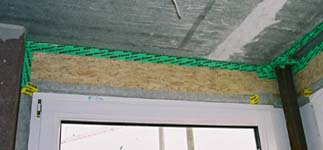

luftdichter Einbau der Fenster mit Klebebändern (graue Umrandung
des Rahmens, grünes Klebenband als Luftdichtung der
Sturzverkleidung)



Blower door, eingebaut in die Hauseingangstür eines Endhauses


- Dämmung unterhalb der Sohle und an den KG AW
- Außenseitig gedämmter Massivbau mit WDVS
- WB- freier lückenloser Übergang AW ins Tonnendach
- Fenster in der Dämmebene eingebaut, mit Rahmen-
  überdeckung aus WDVS


noch ohne Rahmen-                                  mit Überdämmung
überdeckung                                               des Rahmens




Haustechnikkomponenten

Lüftungsanlage:
Lüftungsanlage mit Wärmerückgewinnung und
Wärmepumpe der Firma Maico
Maico aerex Wärmepumpenkompakt Aggregat mit
einem anrechenbaren Wärmebereitstellungsgrad
von 78%

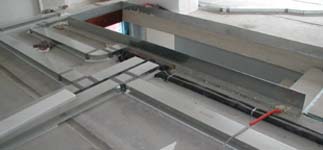

Verlegung der Flachkanäle auf der Rohdecke


EWT:
luftdurchströmter Erdreichwärmetauscher mit einem
Wärmebereitstellungsgrad von 23%

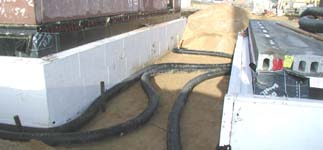

grobe Verlegung des Erdreichwärmetauschers zwischen den
Häusern, die Rohre wurden vor dem Auffüllen der Baugrube in ein Sandbett eingebettet.


Warmwasserbereitung:
über die Wärmepumpe der Lüftungsanlage
