Bauherr:  Eheleute Uecker
Bauunternehmer:  Schott Massivhaus AG, Wesel
Standort: Auf dem Heiken, Wesel
Baujahr:  2001/ 2002

Energetische Begleitung der Planung und Bauausführung durch das NEI

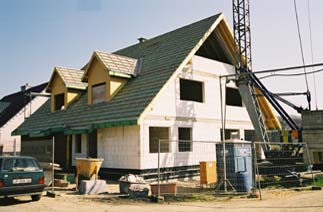

Doppelhaus-Hälfte in Massivbauweise mit Kerndämmung und Klinker-Verblendung. Die andere Haushälfte ist in Niedrigenergiebauweise ausgeführt.
Das Gebäude ist nicht unterkellert und mit der Giebelseite direkt nach Süden ausgerichtet.

Energiebezugsfläche:130 m²
Umbautes Volumen: 577 m³

Die Passivhaushälfte erreicht einen Heizwärmebedarf von 14,3 kWh/m²a incl. dem eingerechneten Drucktest.
Die Blower door Messungen ergab einen n50-Wert von 0,6 h-1.

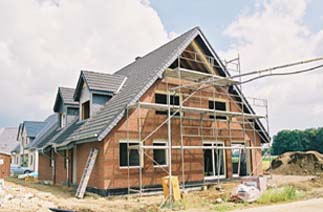

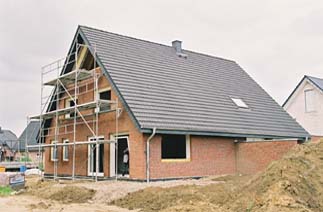

Durch den Ehrgeiz des Architekten ist dies eines der wenigen Passivhäuser, welches eine Klinkerfassade vor Mauerwerk erhalten konnte. Durch neue Mauerwerks- anker kann die Kerndämmung von bisher 15 cm auf
17 cm erhöht werden. Zusammen mit einem hoch- dämmenden Porenbetonmauerwerk und direkter, fast unverschatteter, Südausrichtung ist ein „ganz normaler“ Wandaufbau auch bei einem Passivhaus möglich. Bei Sohlplatte und Dach wurden die für ein Passivhaus übliche Aufbauten verwendet.


Sohlplatte:
30 cm WLG 035 Dämmung zw. Streifenfundamenten
16 cm Betonsohle
6 cm WLG 035 Unterestrichdämmung
2 cm Trittschall Dämmung
4,5 cm Estrich
mittlerer U-Wert 0,089 W/m²K


Außenwand:
11,5 cm Klinkermauerwerk
17 cm WLG 035 Kerndämmung
          mit „Bever Mauerwerksankern“
17,5 cm lambda 0,09 W/mK Porenbetonmauerwerk
1,5 cm Innenputz
mittlerer U-Wert 0,141 W/m²K

Sockel für die Klinkerschale mit einer Kerndämmstärke von 17cm




Fenster:
gedämmte Kunststoffrahmen, UF-Wert 0,64
Fa. Eurotec GmbH
3-fach Verglasung, UG-Wert 0,70  g-Wert 60%
mittlerer U-Wert 0,812 W/m²K


Haustür:
hochgedämmte Holz-Haustür
Fa. Eurotec GmbH
Holz-Warm-Haustür serie 0,5
mittlerer U-Wert 0,63 W/m²K


Dach:
DWD-Platten
20cm WLG 035 Mineralwolle zwischen den Sparren
6 cm WLG 035 gedämmte Aufdoppelungsebene
PE-Folie als luftdichtende Ebene
6 cm WLG 035 gedämmte Aufdoppelungsebene
GK-Platten
mittlerer U-Wert 0,115 W/m²K


- Betonsohlplatte
- Innenputz an den Außenwände
- Fenster und Haustür mit Klebebändern
  angeschlossen
- PE-Folie im Dach zwischen den zwei Aufdoppelungs-
  ebenen, die Stöße mit Klebebändern luftdicht verklebt

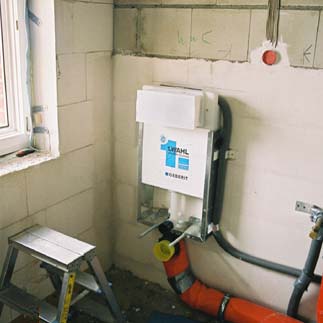

Spülkasten an bereits gespachtelter Wand

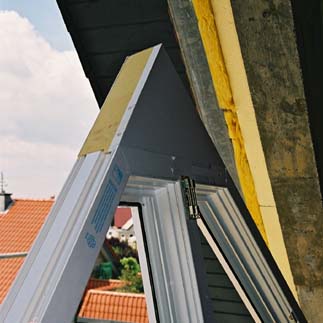

gedämmter Rahmen der Firma eurotec, hier Dreiecksfenster


Haustechnikkomponenten

Lüftungsanlage und Warmwasserbereitung:
Lüftungsanlage mit Wärmerückgewinnung und Wärmepumpe der Firma Maico
Maico aerex Wärmepumpenkompakt Aggregat mit einem anrechenbaren Wärmebereitstellungsgrad
von 78%

EWT:
luftdurchströmter Erdreichwärmetauscher mit einem Wärmebereitstellungsgrad von 24%


- Dämmung unter der Sohle
- Dämmung des Sockels von außen
- gedämmter Massivbau aus hochdämmendem
  Porenbeton
- puren-Streifen unter allen Mauerfußpunkten,
  die auf Streifenfundamenten stehen
- WB- freier Übergang ins Pultdach mit lückenloser
  Dämmebene

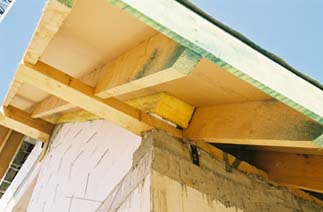

Dämmung der Mauerkrone zur Verbindung der Zwischensparrendämmung mit der Kerndämmung


Überstehende Kerndämmung an den Traufen


puren-Dämmbrücken als unterste Steinreihe zur Wärmebrückenvermeidung
