Bauleute: Familie Lensing
Standort: Julius-Vehorn-Weg 17, Bocholt
Baujahr: 2002

Energetische Begleitung der Planung und Bauausführung durch das NEI

Zweifamilienhaus in einschaliger Massivbauweise
nicht unterkellert
Energiebezugsfläche: 217 m²
Umbautes Volumen:  921 m³


    0,59 1/h  Luftdichtheit lt.Messung (n₍₅₀₎-Wert)

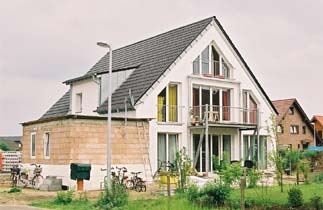

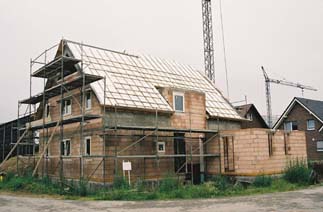

Das hier beschriebene Passivhaus wurde weitgehend in Eigenleistung gebaut. Trotz des für die Luftdichtheit kritischen Mauerwerks aus Leichthochlochziegeln
wurde durch sorgfältige Verarbeitung des Innenputzes eine sehr gute Luftdichtheit erreicht.

Sohlplatte:
18 cm WLG 040 Perimeterdämmung (unbelastet)
14 cm Betonsohle
18 cm WLG 035 Unterestrichdämmung
  7 cm Estrich und 1,2 cm Parkett
U_SO = 0,105 W/m²K

Außenwand:
17,5 cm Ziegelmauerwerk. Lambda 0,24
  30 cm Außendämmung in WLG 035
U_AW = 0,106 W/m²K

Fenster:
Gedämmte Kunststoffrahmen "Eurotec Eco-2"
UF = 0,64 W/m²K,
3-fach Verglasung, UG = 0,70 W/m²K, g = 50 %
U_W = 0,802 W/m²K

Haustür:
Hochgedämmte Holz-Haustür "Eurotec"
U_D-Wert 0,630 W/m²K

Dach:
16 cm Aufdachdämmung WLG 035
20 cm Zwischensparrendämmung WLG 035
PE-Folie als luftdichtende Ebene
  3 cm Lattung mit Dämmung WLG 035
Gipskarton-Bekleidung
U_DA = 0,094 W/m²K


Dämmung der Dachschräge, hier unterste Dämmung in der
Lattenebene raumseitig der PE-Folie

- Betonsohlplatte
- Innenputz
- PE-Folie in den Dachschrägen
- Fenster- und Haustürrahmen mit Klebebändern
  an geputzte Laibungen angeschlossen

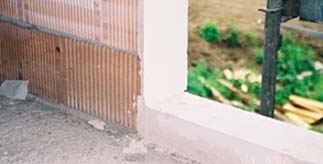

Fenstereinfassung allseits vorgeputzt, Brüstungsstein aus Porenbeton

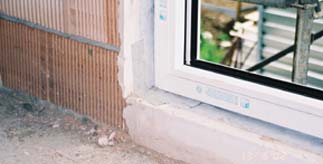

Fenster in vorgeputztes Fensterloch eingebaut.
Luftdichte Abklebung mit Illbruck-Butyl-Klebebändern

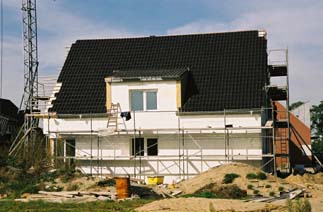

Sie Sohlplatte des nicht unterkellerten Hauses steht auf Streifenfundamenten. Ober- und unterseitig der Sohlplatte sind je 18 cm Dämmung eingebaut. Alle Außen- und Innenwände im EG stehen auf einer ca 15 cm hohen PUREN-Lage als thermsicher Trennung. Die Streifendundamente sind außenseitig bis Unterkante gedämmt. Das Wärmedämmverbundsystem schließt fugenlos an die Mineralwoll-Dämmung des Schrägdachs an. Die Blendrahmen von Fenstern und Türen sind außenseitig ca 4 cm mit WDVS überdeckt.

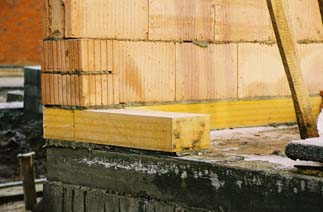

unterste Steinreihe der Innen- und Außenwände aus puren

Haustechnik

Lüftungsanlage:
Lüftungsanlage mit Wärmerückgewinnung und Wärmepumpe "Paul  Compakt 350 DC".
Wärmebereitstellungsgrad laut TZWL 97%

Erdwärmetauscher:
Erd-Luftkanal aus DN 250 Kunststoffrohr
63 m lang und 1,5m tief verlegt.

Heizung und Warmwasser:
Über die Wärmepumpe der Lüftungsanlage


Qualitätssicherung
Niedrig-Energie-Institut GbR
Rosental 21
32756 Detmold
www.nei-dt.de
