Standort: Uhlenburg Straße
Baujahr: 2002-2003

Energetische Begleitung der Planung und Bauausführung durch das NEI

Großes unterkellertes Einfamilienhaus mit Option auf
eine Einliegerwohnung im Keller.
Der Keller wurde aus WU-beton gegossen, das
Aufgehende Mauerwerk ab OK KG-Decke ist aus
Porenbeton mit WDVS und Putzfassade.
Energiebezugsfläche: jeweils ca. 270 m²
Umbautes Volumen: jeweils ca. 1170 m³


Das Einfamilienhaus erreicht laut Berechnung einen
Heizwärmebedarf von 14,9 kWh/m²a.
Eine Blower door Messungen wurde noch nicht
durchgeführt.

Trotz Nordhang mit hohem schattenwerfendem
Bergrücken im Süden konnte auf dem Grundstück ein
Passivhaus realisiert werden. Die Dämmstoffstärken
liegen im üblichen Bereich. Das Dach hat jedoch eine
höhere Dämmstärke, das tragende Mauerwerk besteht
aus hochwärmedämmendem 20cm starkem Porenbeton
und die Glasqualität ist besonders hochwertig.


Sohlplatte:
10 cm druckfeste unterseitige Dämmung, WLG 040
25 cm Betonsohle
20 cm WLG 035 Unterestrichdämmung
 5 cm Estrich
mittlerer U-Wert 0,117 W/m²K

Keller-Außenwand:
21 cm Perimeterdämmung, WLG 040
25 cm Betonwand
mittlerer U-Wert 0,182 W/m²K

Außenwand:
Außenputz
30 cm WDVS, WLG 035
20 cm Porenbeton, lambda 0,100 PPW2
Innenputz
mittlerer U-Wert 0,093 W/m²K

Erkerkonstruktionen
Wand, Dach und Sohle in verschiedenen
Konstruktionen
mittlerer U-Wert 0,209 W/m²K

Dach:
Holzweichfaserplatte

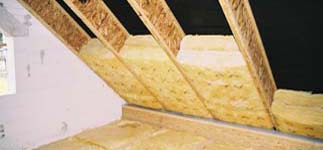

40 cm TJI-Sparren mit Mineralwolle WLG 035
OSB-Platte
6 cm Aufdoppelungsebene mit Mineralwolle WLG 035
Gipskartonkplatte
mittlerer U-Wert 0,078 W/m²K

Fenster:
gedämmte Holzrahmen, UF-Wert 0,78
Fa. Schwager, Bad Oeynhausen
3-fach Verglasung, UG-Wert 0,60
g-Wert 50%
mittlerer U-Wert 0,766 W/m²K

Aussentüren:
hochgedämmte Holz-Haustür
Fa. Haustürenring
mittlerer U-Wert 0,70 W/m²K


- Beton-Kellersohlplatte und Beton-Kelleraußenwände
- Innenputz der Porenbeton-Außenwände
- Folienverklebung in den Dachschrägen
- Fenster und Haustür mit Klebebändern
  angeschlossen und umlaufenden Dichtungen

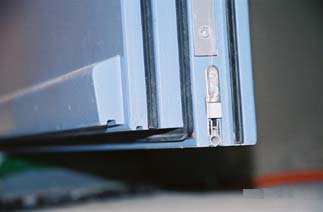

umlaufende Dichtung an der Haustür

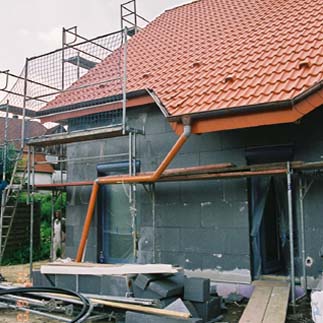

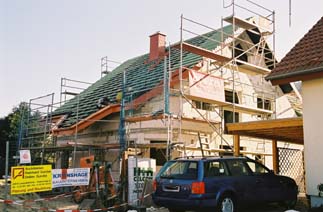

Traufansicht mit fertig montiertem WDVS

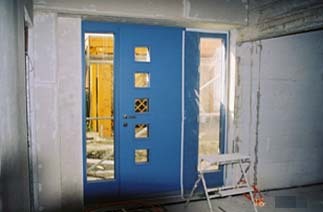

Innenansicht der Haustür

- durckfeste Dämmung unterhalb der Kellersohlplatte

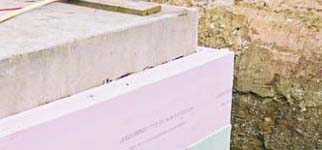

- Kelleraußenwände mit Perimeterdämmung
- WB-freier Übergang von horizontaler zu vertikaler
  Kellerdämmung
- Außenwände mit WDVS und Mauerkronen-
  überdämmung
- WB- freier Übergang ins Satteldach mit lückenloser
  Dämmebene

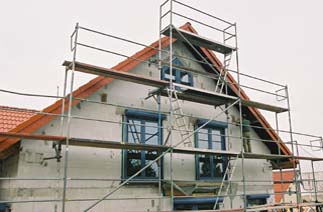

- Fenster und Türen nach außen in die WDVS-Ebene
  geschoben, mit 2-4 cm Rahmenüberdämmung
- aussenliegende Rolläden mit ca. 15 cm Dämmung
  zwischen AW-MAuerwerk und Rolladenrückseite
- durchlaufende Dämmung und getrennte Gründungs-
  konstruktion zwischen beheiztem Gebäude und
  unbeheizter Garage


aussenliegender Rolladen, mit Abstand für Dämmung

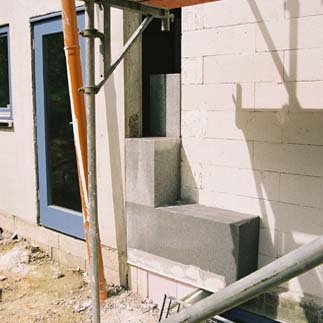

WDVS zwischen beheiztem Gebäude und unbeheizter Garage




Haustechnikkomponenten

Lüftungsanlage und EWT:
Lüftungsanlage mit Wärmerückgewinnung der Firma
Paul, WRG-90-thermos DC 200 mit einem
Wärmebereitstellungsgrad von 92% laut PHI
Zertifikat. Soledurchströmter Erdreichwärmetauscher.

Heizung und Warmwasserbereitung:
Zulufterwärmeung über ein Heizregister an der
Lüftungsanlage. Wärmeerzeugung für Lüftung und
Warmwasser jeweils über Gasthermen.
