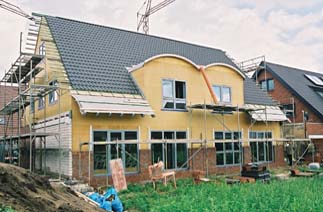

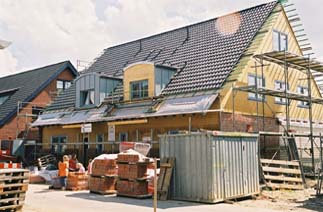

Gebäude
Zwei Doppelhaus-Hälften
in Holzständer-Bauweise mit
ortsüblicher Verblendung.
Tragende Konstruktion aus
Konstruktionsvollholz (KVH)
Das Gebäude ist nicht
unterkellert
Energiebezugsfläche:
157 und 159 m²
Umbautes Volumen: jeweils
607 m³
|
Kennwerte
Die
beiden Doppelhaushälften erreichen laut
Berechnung
einen Heizwärmebedarf von 14,0 kWh/m²a
und
14,5 kWh/m²a incl. den eingerechneten
Luftdichtheitsergebnissen.
Die
Blower door Messungen ergaben n50-Werte
von
0,54 h-1 und 0,53 h-1. |

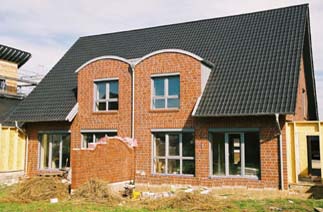

Allgemeines / Besonderheiten
Die
Verblendung des Gebäudes mit Klinkern ist
angelehnt
an den üblichen örtlichen Baustil. Da sich
jedoch
ein Passivhaus in Massivbauweise mit
Verklinkerung
nur schwerlich bewerkstelligen läßt,
wurde
die ungewöhnliche Mischung aus Holzhaus mit
massiver
vorgestellter Fassade gewählt. Die tragende
Konstruktion
wurde komplett im Werk vorgebeitet und
anschließend
aufgestellt. Durch Beauftragung eines
versierten
Holzbauunternehmens, traten z.B. bei den
luftdichtenden
Arbeiten keine Schwierigkeiten auf. Der
Vorteil
des hohen Vorfertigungsgrades zeigte sich in
einer
extrem kurzen Bauzeit.
|
Aufbau der thermischen Hüllfläche
Sohlplatte:
16 cm Betonsohle
22,5 cm WLG 040 Unterestrichdämmung
7 cm Estrich
mittlerer U-Wert 0,169
W/m²K
Außenwand:
11cm Verblendung
Holzweichfaserplatte
24/6 cm Holzständer
mit Mineralwolle WLG 035
OSB-Platte
14cm Installationsebene
mit Mineralwolle WLG 035
Gipskartonkplatte
mittlerer U-Wert 0,105
W/m²K
Fenster:
gedämmte Holzrahmen,
UF-Wert 0,66
Fa. Eurotec GmbH
3-fach Verglasung, UG-Wert
0,70 g-Wert 50% + 60%
mittlerer U-Wert 0,832
bzw. 0,845 W/m²K
Haustür:
hochgedämmte Holz-Haustür
Fa. Eurotec GmbH
Holz-Warm-Haustür serie
0,5
mittlerer U-Wert 0,600
W/m²K
Dach:
Holzweichfaserplatte
24/6 cm Holzständer
mit Mineralwolle WLG 035
OSB-Platte
16 cm Aufdoppelungsebene
mit Mineralwolle WLG 035
Gipskartonkplatte
mittlerer U-Wert 0,093
W/m²K
Haustechnikkomponenten
Lüftungsanlage:
Lüftungsanlage mit
Wärmerückgewinnung und
Wärmepunmpe der Firma
Paul, Paul compakt 350 DC
mit einem Wärmebereitstellungsgrad
von 97% laut
Herstellerangabe.
EWT:
Luftdurchströmter Erdreichwärmetauscher
mit einem
Wärmebereitstellungsgrad
von 21%
Heizung:
Zulufterwärmeung über
ein Heizregister an der
Lüftungsanlage. Wärmeerzeugung
über die
Wärmepumpe in der Kompaktanlage
Warmwasserbereitung:
Wärmeerzeugung über
die Wärmepumpe in der
Kompaktanlageeine
|
Luftdichtende Ebenen
- Betonsohlplatte
- OSB-Platten an Außenwänden
und im Dach
- Fenster und Haustür
mit Klebebändern
angeschlossen

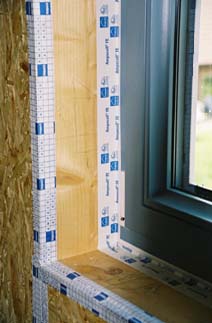

LD-Aklebung am Fensterrahmen
und Holzständerwerk

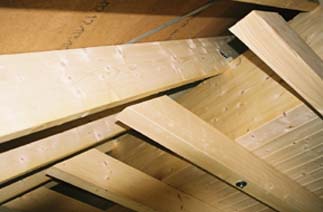

Mittelpfette und Kehlbalken
für problemlosen luftdichten Anschluß
vorbereitet (Kehlbalken
unter die Mittelpfette gehängt)

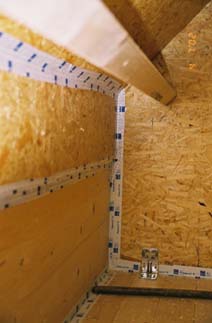

fertige LD-Abklebung an
der Mittelpfette mit OSB-Platten
|
Wärmebrückenvermeidung
- Unterestrichdämmung
auf der Sohle
- Außenwände
aus KVH-Trägern auf oberseitig
gedämmter Sohlplatte
- innere Installationsebene
der Außenwände
- WB- freier Übergang
ins Satteldach mit lückenloser
Dämmebene

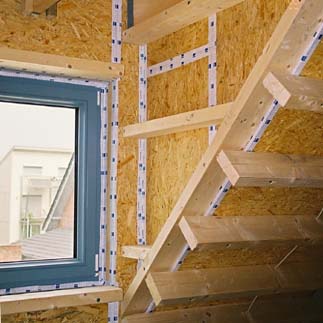

tragende Konstruktion der
Außenwand und Gaubenseitenwand mit
OSB-Platten luftdicht verkleidet,
Aufdoppelungsebene bereits montiert
Aufdoppelungsebene der angrenzenden
Gaube gedämmt
|
